開窗器控制系統

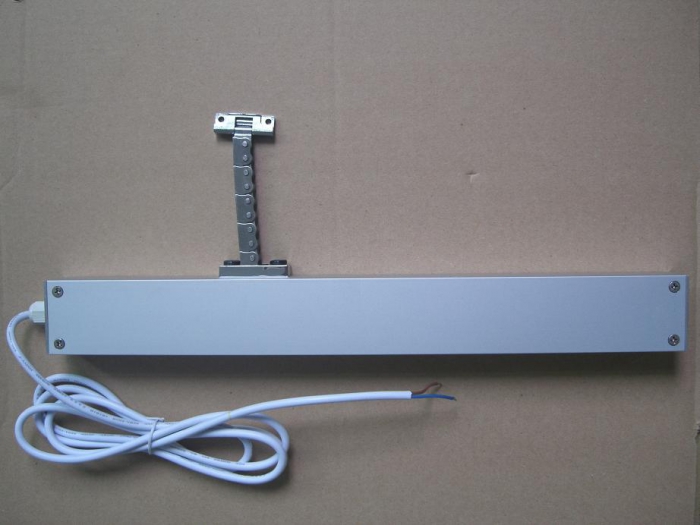

目前，我們生產的開窗器主要分為兩類：一類是具有電流保持時間控制的開窗器，另一類是具有行程控制的編碼器開窗器。
在以上觀點的不同的模式和類型，我們現在也使用兩個匹配的雙控制系統（分別定義為HJ-XFII及HJ-XFIII型控制系統，原先最早的控制系統為HJ-XFI型已經淘汰）。冰III型控制系統主要用來控制的雙推機械與編碼器，這屬于“先進的機械和控制系統（每臺機器可以設置地址碼，控制系統可以分組控制及單機控制，并提供了與顯示屏及計算機的接口，實時反饋每臺機器的狀態）。
HJ-XFII系統具有集中控制和群控兩種控制形式。電動開窗器是一種機電一體化新型開窗器，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點，是目前國內最先進的開窗器產品。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。可配備通風開關和遙控器。這兩種控制方式在系統布線方面是不同的：集中控制布線一般為三條電力線（一個公用負極，一個開窗線，另一個為關窗線）或兩條電力線（但必須配兩根線的開窗器）；分組控制布線一般為四極。R線（其中2根為24V電源線，2根信號線）。每個組都配備有節點控制器（注意，分組控制系統中，當節點控制多于6個時，節點控制器上連接信號線端子旁邊的并聯電阻要取消，只保留最后一個節點控制器的電阻，否則控制信號失靈。原因是并聯電阻多了以后，阻值變小形成短路現象。）。控制信號會失效。其原因是，當并聯電阻增加時，電阻減小，并且發生短路。
由于系統對開窗器的行程進行時間控制，因此當開窗器就位時，會出現卡住現象，給機器帶來不利因素。特別地，在使用通風開關操作時：在按下開窗鍵后，只能在設定的窗口打開時間到達后按下關窗鍵，同時，只能在窗口關閉時間到達后按下關窗鍵。否則，很容易造成系統混亂，可能無法切換窗口，因此必須重新調整。（詳見控制系統芯片時間參數表）
如何選擇控制箱？一般原理：根據目前開窗器的尺寸，鏈?zhǔn)介_(kāi)窗器采用1A，齒條式開窗器采用1.5A，內螺紋式開窗器采用2A計算。這樣比較安全。此外，還應考慮電力線直徑的匹配問題。（一般每平方線過流3.5~4A，瞬間可以過流7~9A。）由于它是直流低壓控制系統，我們必須關注電壓降問題，即從最遠的開窗器到控制箱的距離不能太大，一般小于100。米。否則，應采取其他措施以確保控制系統的穩定性（詳見控制系統選配參考表）。
關于III型控制系統：（參見控制原理圖、功能示意圖、控制接線圖及布線圖）
根據開關電源的尺寸，可分為16
A、32
A、64A等幾種控制盒。開窗器可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。廣泛適用于候機大廳、工業廠房、民用建筑的上懸天窗和中懸天窗的啟閉，也適用于其它啟閉形式相似的采光窗。
該系統可以集中或分組。電動開窗器是一種機電一體化新型開窗器，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點，是目前國內最先進的開窗器產品。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。路由模式是相同的，但是分組控制時，每個組應該被分成地址碼，并且分組控制器可以添加到系統中的任何地方（要對應編碼）。布線方式為：4條電力線（其中2根為24V電源線，另2根為信號線）。可配備通風開關和遙控器。
